1、主要技术参数
窑炉名称 | 沥青碳化回转窑+连续石墨化炉 |
最高使用温度要求 | 回转窑750℃,连续石墨化炉3000℃ |
气氛要求 | 可通入惰性气体,还原性气体。 |
设计温度 | 回转窑750℃,连续石墨化炉3000℃ |
设备总额定功率 | 回转窑600KW。连续石墨化炉150KW |
回转窑区数 | 5区 |
测温方式 | 回转窑热电偶测温,连续石墨化炉红外测温 |
2、系统组成

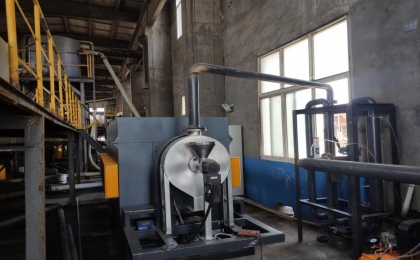

回转窑系统由料仓、螺旋进料器、设备底座、窑头箱、炉体、炉盖、电热元件、炉管、支撑滚轮组、挡轮组、炉管驱动装置、出料箱、水冷螺旋、冷却水循环系统、电控系统、除尘系统和烟囱组成。

3、电气配置
温控模块采用麦斯威尔风冷可控硅模块,温度采集模块采用SM03-8,温度通过触摸屏显示,可在触摸屏上设定每区温度值,采用PID调节,温控表用日本岛电SRS13。
PLC采用西门子S7-200,触摸屏采用10寸SKT-1000。
变频器采用西门子品牌变频器。
其余的开关、接触器、继电器采用施耐德产品。
双电源控制系统,当意外停电时双电源开关自动切换到发电机模式及时提供控制电源、炉管运转电机电源。
系统具备完善实用的报警保护功能:超温报警、断偶报警、过流报警、负载断线报警、缺相报警等,报警后会生成记录,方便分析和维修。
