1、筒体:是回转窑的主体,其作用是承受物料及高温烟气的压力。由于在筒体内要受到摩擦、碰撞,因此要求有足够的强度和刚度。此外,还要考虑内衬对温度分布的均匀性以及防止结焦的问题。
2、燃烧室:是产生高温热量的工作空间,也是决定产量和质量的主要因素。燃烧室的形状有圆形和方形两种。为了使燃料完全燃烧,需要一定的空间,所以,从尺寸大小来说,有单层和多层之分。就炉墙结构来分,则可分为火室式(即无炉墙)与长焰式两类。
3、排烟系统:排出废气并控制废气成分。
4、传动装置:将动力传递给各运动副,驱动回转体,完成各项操作所需要的机械。
5、支撑装置:保证设备安装精度,承受设备的重量。

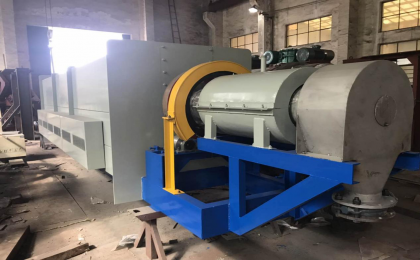

回转窑设备分为窑头和窑尾,成熟的结构和设计保证了回转窑设备的密封性,和可靠性,可以有效增加设备的工作效率。并且可以加装竖式预热器、旋风预热器等配件。回转窑设备的物料加工流程为:
1、未煅烧的物料从窑头进入回转窑、物料经过手动阀、电控气动阀、电控流量阀、斜槽、入胶带斗提后进入预热器进行预热。
2、在物料经过预热后、生料和热气流进行热交换、达到适合温度后进入分解炉内进行煅烧、然后经过旋风筒内进行气料分离、物料进入回转窑内进行煅烧作业。
3、回转窑篦冷机一般采用三段式篦式冷却机,篦冷机将初次煅烧好的物料经过裙板输送机送至熟料区,之后经过窑尾排出,完成物料的煅烧作业。
4、煅烧所产生的高污染废弃经过增湿塔降温后可将剩余的热空气作为烘干热源或者经过窑尾收尘后排出。
